當前位置：減速機首頁 >> 產品大全 >> 齒輪減速機 >> SL系列大功率齒輪箱 >> SL系列大功率齒輪箱平鍵和鍵槽外形安裝尺寸

　SL系列大功率齒輪箱在線購買

　本產品詳細參數

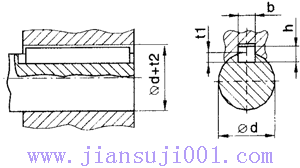

SL系列大功率齒輪箱平鍵和鍵槽外形安裝尺寸

詳細介紹：

發布時間：2008/8/6 9:12:54

齒輪箱

選擇ISO配合精度

平鍵和鍵槽

選擇ISO配合精度
選擇ISO配合精度	軸 d		軸公差	孔公差
	大于 mm	至 mm
軸公差根據OMITER標準確定		50	k6	H7
	50		m6

對于重載工件條件，如帶載反向回轉，建議采用比較緊密的配合，輪載鍵槽寬度亦應選擇ISOP9公差等級。

平鍵
平鍵緊固方式，采用無錐度聯結。平鍵和鍵槽根據GB/T1095-1979標準確定。 1）重載工作條件下輪載平鍵鍵槽寬度b的公差帶應按ISOJS9或ISOP9確定	直徑 d		寬度1） b 1） mm	高度 h mm	軸鍵槽深度 t₁ mm	軸轂鍵槽深度 d+t2 GB/T1095- 1979 mm
	大于 mm	至 mm	寬度1） b 1） mm	高度 h mm	軸鍵槽深度 t₁ mm	軸轂鍵槽深度 d+t2 GB/T1095- 1979 mm
	17 22 30	22 30 38	6 8 10	6 7 8	3.5 4 5	d+2.8 d+3.3 d+3.3
	38 44 50	44 50 58	12 14 16	8 9 10	5 5.5 6	d+3.3 d+3.8 d+4.3
	58 65 75	65 75 85	18 20 22	11 12 14	7 7.5 9	d+4.4 d-4.9 d+5.4
	85 95 110	95 110 130	25 28 32	14 16 18	9 10 11	d+5.4 d+6.4 d+7.4
	130 150 170	150 170 200	36 40 45	20 22 25	12 13 15	d+8.4 d+9.4 d+10.4
	200 230 260	230 260 290	50 56 63	28 32 32	17 20 20	d+11.4 d+12.4 d+12.4
	290 330 380	330 380 440	70 80 90	36 40 45	22 25 28	d+14.4 d+15.4 d+17.4
