1 分類、型號與尺寸
分類
減速器的類別
PR模塊式齒輪減速器包括P系列圓柱齒輪減速器、R系列圓錐圓柱齒輪減速器、PV系列圓柱齒輪豎立軸型減速器和RV系列圓錐圓柱齒輪豎立軸型減速器四大類產品；根據安裝方式的不同又可分為箱體帶底座、輸出軸為實心軸的基本型，箱體不帶底座、輸出軸為空心軸的懸掛型和箱體帶底座、輸出軸為空心軸的空心軸型齒輪減速器三結構型式。減速器級數2～4級，共24種類型，其型式代號見表1。
表1 減速器的型式代號
|
類別 |
級數 |
型式代號 |
|
基本型 |
懸掛型 |
空心軸型 |
|
P系列圓柱齒輪減速器 |
2 |
P2 |
PMK2 PMD2 |
PHK2 PHD2 |
|
3 |
P3 |
PMK3 PMD3 |
PHK3 PHD3 |
|
4 |
P4 |
PMK4 PMD4 |
PHK4 PHD4 |
|
R系列圓錐圓柱齒輪減速器 |
2 |
R2 |
RMK2 RMD2 |
RHK2 RHD2 |
|
3 |
R3 |
RMK3 RMD3 |
RHK3 RHD3 |
|
4 |
R4 |
RMK4 RMD4 |
RHK4 RHD4 |
|
PV系列豎立軸圓柱齒輪減速器 |
2 |
PV2 |
— |
— |
|
3 |
PV3 |
— |
— |
|
4 |
PV4 |
— |
— |
|
RV系列豎立軸圓錐圓柱齒輪減速器 |
2 |
RV2 |
— |
— |
|
3 |
RV3 |
— |
— |
|
4 |
RV4 |
— |
— |
|
注：P—圓柱齒輪減速器；
R—圓錐圓柱齒輪減速器；
M—空心軸懸掛型；
H—帶底座的空心軸型；
K—鍵聯接型空心軸
D—收縮盤聯接型空心軸；
V—輸出軸為豎立軸。 |
減速器的裝配型式

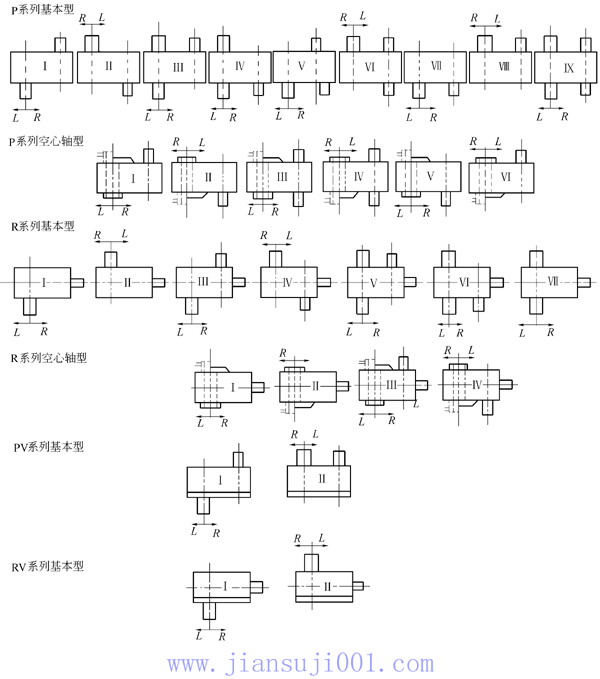

減速器最多有9種裝配型式，各類別的裝配型式代號見圖1。
減速器的規格
減速器按箱體尺寸的不同來劃分規格，其規格如表2所示。
表2 減速器的規格
|
P2系列 |
01 |
02 |
03 |
04 |
05 |
06 |
07 |
08 |
09 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
|
P3系列 |
03 |
04 |
05 |
06 |
07 |
08 |
09 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
— |
— |
|
P4系列 |
06 |
07 |
08 |
09 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
— |
— |
— |
— |
— |
|
R2系列 |
01 |
02 |
03 |
04 |
06 |
07 |
09 |
10 |
12 |
13 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
R3系列 |
01 |
02 |
03 |
04 |
05 |
06 |
07 |
08 |
09 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
|
R4系列 |
03 |
04 |
05 |
06 |
07 |
08 |
09 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
— |
— |
|
PV2系列 |
01 |
02 |
03 |
04 |
05 |
06 |
07 |
07a |
08 |
09 |
10 |
11 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
PV3系列 |
03 |
04 |
05 |
06 |
07 |
07a |
08 |
09 |
10 |
11 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
PV4系列 |
06 |
07 |
07a |
08 |
09 |
10 |
11 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
RV2系列 |
03 |
04 |
05 |
06 |
07 |
07a |
08 |
09 |
10 |
11 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
RV3系列 |
02 |
03 |
04 |
05 |
06 |
07 |
07a |
08 |
09 |
10 |
11 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
|
RV4系列 |
04 |
05 |
06 |
07 |
07a |
08 |
09 |
10 |
11 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
