當前位置：減速機首頁 >> 產品大全 >> 齒輪減速機 >> PR模塊式齒輪減速器 >> RV2型減速機外形及安裝尺寸

　PR模塊式齒輪減速器在線購買

　本產品詳細參數

RV2型減速機外形及安裝尺寸

詳細介紹：

發布時間：2008/8/9 16:17:35

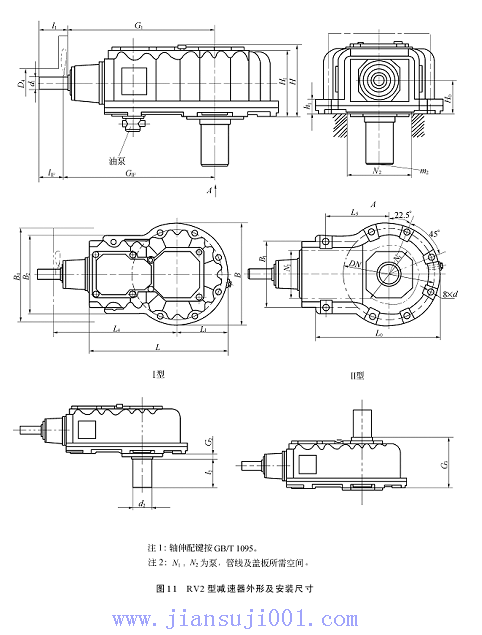

3.3.10 RV2型減速器外形及安裝尺寸如圖11、表16所示。

表16 RV2型減速器外形及安裝尺寸

規格	L		B		H			H₁		H₀		L₁	G₁		輸入軸											輸出軸
															i			d₁		l₁		l_1F		G_1F		i			d₁			l₁	l_1F		G_1F
01	435		350		≈290			238		130		175	415		≤12.5			45m6		110		82		443		≥14			35m6			110	82		443
02	535		430		≈300			248		150		215	475		≤12.5			55m6		110		82		503		≥14			45m6			110	82		503
03	580		470		≈360			306		180		235	565		≤12.5			70m6		140		105		600		≥14			55m6			110	82		593
04	720		560		≈400			338		191		280	650		≤11.2			85m6		170		130		690		≥12.5			70m6			140	105		685
05	790		620		≈400			338		191		310	690		≤12.5			85m6		170		130		730		≥14			70m6			140	105		725
06	840		670		≈500			435		240		335	750		≤11.2			95m6		170		130		790		≥12.5			85m6			170	130		790
07	945		750		≈600			435		280		375	900		≤11.2			110n6		210		165		945		≥12.5			95m6			170	130		940
07a	1010		810		≈600			450		280		405	935		≤12.5			110n6		210		165		980		≥14			95m6			170	130		975
08	1050		840		≈600			450		280		420	960		≤14			110n6		210		165		1005		≥16			95m6			170	130		1000
09	1165		900		≈650			580		315		450	1080		≤11.2			130n6		250		200		1130		≥12.5			110n6			210	165		1125
10	1340		1000		≈700			635		350		500	1290		≤11.2			150n6		250		200		1340		≥12.5			130n6			250	200		1340
11	1540		1200		≈700			635		350		600	1390		≤12.5			150n6		250		200		1440		≥14			130n6			250	200		1440
規格		輸出軸									底座和地腳螺栓																	風扇						質量kg
		d₂		L₂		G₂	G₃		m₂		L₀			B₂		d	DN		B₁		L_S		h₁		N₁		N₂	D₄		B₄	L₄
01		70m6		140		30	290		M16		425			280		M16	310		240		230		56		230		180	150		280	455			≈160
02		85m6		170		35	325		M16		525			360		M20	380		310		285		63		280		200	150		310	520			≈248
03		100m6		210		35	400		M20		580			370		M20	420		320		320		63		300		260	200		320	615			≈355
04		110n6		210		35	440		M24		685			440		M24	500		380		375		70		350		280	220		440	705			≈550
05		130n6		250		35	440		M24		760			440		M24	570		390		410		70		400		280	220		440	750			≈640
06		140n6		250		35	515		M30		840			540		M30	590		460		440		85		400		320	220		460	810			≈920
07		160n6		300		40	600		M30		930			630		M30	670		540		480		85		480		320	250		520	965			≈1080
07a		160n6		300		40	600		M30		980			630		M30	730		540		515		85		560		380	250		520	1000			≈1250
08		180n6		300		40	600		M30		1010			650		M36	740		560		540		100		560		380	250		520	1025			≈1560
09		200n6		350		40	670		2M24		1120			730		M36	800		630		600		100		600		460	280		620	1155			≈2000
10		220n6		350		40	740		2M24		1300			860		M42	900		760		740		120		700		580	310		720	1370			≈3100
11		240n6		350		40	740		2M30		1500			860		M42	1100		760		840		120		840		580	310		720	1470			≈3750
