PV3型減速機外形及安裝尺寸

詳細介紹：

發布時間：2008/8/9 16:08:01

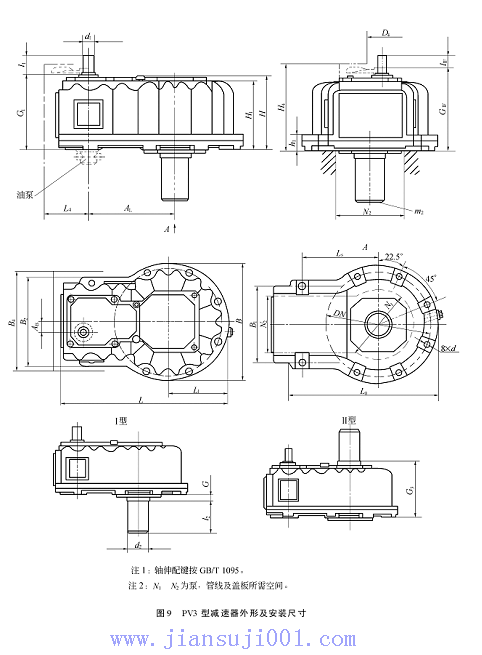

PV3型減速器外形及安裝尺寸如圖9、表14所示。

表14 PV3型減速器外形及安裝尺寸

規格	L		B		H		H₁		A_L	A_B		L₁		輸入軸									輸出軸
														d₁		l₁		G₁	l_1F		G_1F		d₂		l₂		G₂	G₃		m₂
03	672		470		≈360		306		348	67		235		40m6		110		359	82		387		100m6		210		35	384		M20
04	816		560		≈400		338		411	78		280		50m6		110		383	82		411		110n6		210		35	420		M24
05	886		620		≈400		338		451	78		310		50m6		110		383	82		411		130n6		250		35	420		M24
06	945		670		≈500		435		485	79		335		65m6		170		495	130		535		140n6		250		35	515		M30
07	1035		750		≈600		435		535	79		375		65n6		170		495	130		535		160n6		300		35	600		M30
07a	1109		810		≈600		450		574	97		405		65n6		170		495	130		535		160n6		300		40	600		M30
08	1214		840		≈600		450		634	97		420		65n6		170		495	130		535		180n6		300		40	600		M30
09	1305		900		≈650		580		675	99		450		85n6		170		630	130		670		200n6		350		40	670		2M24
10	1500		1000		≈700		635		780	133		500		190n6		170		685	130		725		220n6		350		40	740		2M24
11	1700		1200		≈700		635		880	133		600		190n6		170		685	130		725		240n6		350		40	740		2M30
規格		底座和地腳螺栓																				風扇							質量 kg
		L₀		B₂		d		DN			B₁		L_S		h₁		N₁			N₂		D₄		B₄		H₄
03		630		370		M20		420			320		320		63		300			260		130		410		398			≈325
04		695		440		M24		500			380		375		70		350			280		150		480		422			≈465
05		770		440		M24		570			390		410		70		400			280		150		480		422			≈590
06		890		540		M30		590			460		500		85		400			320		200		610		548			≈790
07		980		630		M30		670			540		550		85		480			320		200		610		548			≈910
07a		980		630		M30		730			540		550		85		560			380		200		670		548			≈1030
08		1040		650		M36		740			560		610		100		560			380		200		690		548			≈1415
09		1170		730		M36		800			630		660		100		600			460		220		770		685			≈1870
10		1360		860		M42		900			760		800		120		700			580		220		900		740			≈2890
11		1560		860		M42		1100			760		900		120		840			580		220		900		740			≈3550
