PR模塊式齒輪減速機鍵聯接空心軸尺寸

詳細介紹：

發布時間：2008/8/9 16:27:54

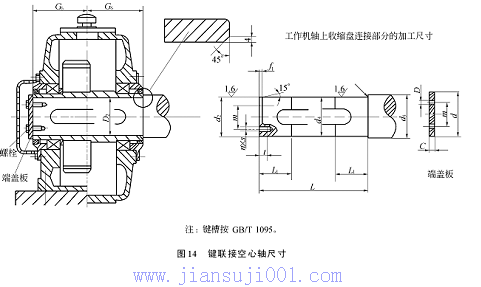

3.3.10 鍵聯接空心軸尺寸如圖14、表19所示。

表19 鍵聯接空心軸尺寸

規格	工作機軸										端蓋飯				空心軸				螺栓
規格	d₂ (h6)	d₄	d₅	f₁	L	L	L₁	r	S	t	c	D	d	m	D₂ (H7)	G₆	G₆	g	S	n
04	110	109.5	124	5	388	438	50	1.6	M12	20	10	13.5	130	75	110	195	220	46	M12×25	2
05	125	124.5	136	6	388	—	55	2.5	M12	20	12	13.5	150	85	125	195	—	46	M12×30	2
06	140	139.5	152	6	488	488	60	2.5	M12	20	12	13.5	160	100	140	245	245	52	M12×30	2
07	160	159.5	172	7	488	558	65	2.5	M16	28	15	17.5	200	120	160	245	280	52	M16×40	2
08	180	179.5	196	7	518	—	75	2.5	M16	28	15	17.5	220	130	180	260	—	52	M16×40	2
09	200	199.5	216	8	668	668	85	3	M16	28	18	17.5	240	150	200	335	335	52	M16×40	2
10	220	219.5	238	8	717	767	100	3	M20	38	25	22	260	160	220	360	385	68	M20×55	4
11	240	239.5	260	8	717	—	110	4	M20	38	25	22	290	180	240	360	—	68	M20×55	4
12	260	259.5	280	9	876	876	115	4	M20	38	25	22	310	200	260	440	440	68	M20×55	4
13	280	279.5	300	9	876	916	120	4	M20	38	25	22	330	210	280	460	440	68	M20×55	4
用于R2、RMK2、RMD2、RHK2、RHD2型。
