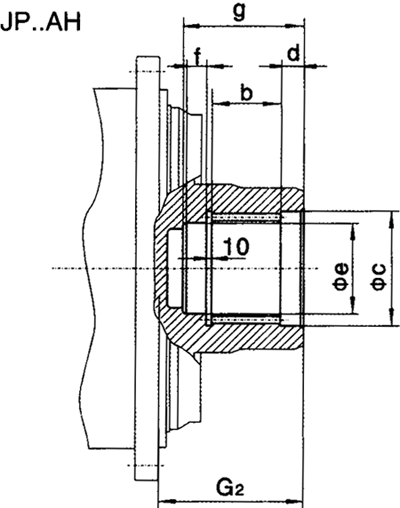

機座號	輸出 扭矩 （N.m）	漸開線花鍵空心輸出軸
		內花鍵規格 DIN54801）	b	c H7	d	e H7	f	G2	g
9 10 11	22000 31000 42000	120×5×30×22×9H 130×5×30×24×9H 140×5×30×26×9H	70 80 90	122 132 142	40 40 45	107 117 125	20 20 25	165 174 204	150 160 180
12 13 14	60000 83000 117000	160×5×30×30×9H 180×5×30×34×9H 210×5×30×40×9H	100 110 125	162 182 212	45 45 45	145 165 195	25 25 25	223 237 264	190 200 215
16 17 18	160000 202000 244000	240×8×30×28×9H 250×8×30×30×9H 260×8×30×31×9H	140 150 160	242 252 262	50 50 50	220 230 240	25 30 30	285 290 303	235 250 260
19 20 21	295000 354000 392000	280×8×30×34×9H 300×8×30×36×9H 310×8×30×37×9H	170 180 190	282 302 312	50 50 60	260 280 290	30 30 40	327.5 327.5 354	270 280 310
22 23 24	450000 513000 592000	330×8×30×40×9H 340×8×30×41×9H 360×8×30×44×9H	200 200 220	332 342 362	60 60 60	310 320 340	40 40 40	354 348 368	320 320 340
25 26 27	684000 763000 852000	380×8×30×46×9H 400×8×30×48×9H 440×8×30×34×9H	230 240 250	382 402 442	60 60 60	360 380 420	40 40 40	372 382 423	350 360 370
28 29 30	950000 1060000 1200000	450×8×30×55×9H 460×8×30×56×9H 480×8×30×58×9H	260 270 285	452 462 482	65 65 65	430 440 460	40 45 45	428 433 448	385 400 415

    1）可提供GB3478標準漸開線花鍵，如需要請與廠家聯系
