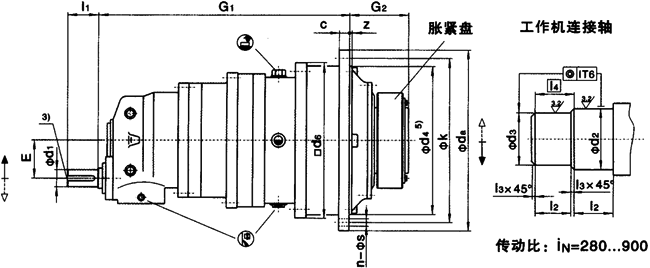

JP系列行星減速器  型號：JP3SAZ 規(guī)格：9…36



JP3SAZ 機座號	額定輸 出扭矩 T2N （N.m）	輸入軸尺寸		工作機連接軸					c	da	d4 h7	d6	E	G1	G2	K	Z	法蘭孔		2） 重量 （kg）	油量 （1）
		1) d1	l1	4) d2 g6	4) d3 g6	l2	l3	l4										孔 徑 S	數(shù) 量 n
9 10 11	22000 31000 42000	38 38 38	60 60 60	120 130 140	115 125 135	65 70 82.5	2.5 2.5 2.5	67.5 72.5 85.0	24 28 32	428 472 525	350 394 425	356 400 436	90 90 90	565 585 616	165 174 204	388 436 485	6±1.5 8±1.5 8±1.5	18 18 22	24 28 20	170 230 310	7 9 13
12 13 14	60000 83000 117000	38 38 38	60 60 60	160 180 210	155 175 205	90 95 105	2.5 2.5 2.5	92.5 97.5 107.5	34 39 42	605 645 720	495 535 610	510 554 629	90 90 90	630 688 711	224 241 278	555 595 665	9±1.5 11±1.5 9	26 26 26	20 24 32	460 584 875	17 21 33
16 17 18	160000 202000 244000	55 55 70	90 90 120	230 250 260	225 245 255	110 120 120	2.5 2.5 2.5	112.5 122.5 122.5	44 50 50	770 895 930	660 750 785	680 775 815	115 115 140	853 879 1013.5	285 294 303	715 830 865	10 10 10	26 33 33	36 24 32	1115 1625 2060	42 60 70
19 20 21	295000 354000 392000	70 70 70	120 120 120	280 300 310	275 295 305	135 135 152	2.5 2.5 2.5	137.5 137.5 154.5	56 56 62	980 980 1115	840 840 935	870 870 960	140 140 140	1036.5 1036.5 1093	327.5 327.5 354	915 915 1025	12 12 24	33 33 39	36 36 32	2160 2260 2870	85 75 115
22 23 24	450000 513000 592000	70 80 80	120 140 140	330 350 360	325 345 355	152 164 164	2.5 2.5 2.5	154.5 166.5 166.5	62 68 68	1115 1210 1210	935 1025 1025	960 1056 1056	140 170 170	1093 1222 1222	354 380 380	1025 1120 1120	24 28 28	39 39 39	32 36 36	3040 3730 4220	105 155 135
25 26 27	684000 763000 852000	80 80 90	140 140 160	380 400 430	375 395 425	180 180 191	2.5 2.5 2.5	182.5 182.5 193.5	74 74 81	1320 1320 1460	1115 1115 1215	1150 1150 1248	170 170 200	1284 1284 1470	407 407 453	1220 1220 1345	29 29 31	45 45 52	36 36 32	5150 5560 6580	195 170 250
28 29 30	950000 1060000 1200000	90 90 90	160 160 160	450 460 480	445 450 470	191 197.5 197.5	2.5 5 5	193.5 202.5 202.5	81 87 87	1460 1565 1565	1215 1320 1320	1248 1355 1355	200 200 200	1470 1517 1517	453 483 483	1345 1450 1450	31 34 34	52 52 52	32 36 36	7080 8400 8970	220 310 280
31 32 33 34	1330000 1500000 1680000 1920000	100 100 120 120	180 180 210 210	480 510 530 570	470 500 520 560	232 232 242 242	5 5 5 5	237.0 237.0 247.0 247.0	94 94 100 100	1665 1665 1755 1755	1400 1400 1495 1495	1443 1443 1536 1536	230 230 265 265	1617 1617 1735 1735	538 538 573 573	1545 1545 1635 1635	36 36 36 36	62 62 62 62	32 32 36 36	11000 11500 13300 14200	390 360 470 430
35 36	根據(jù)用戶要求供貨

    1）當d1≤100時公差為m6，當d1>100時公差為n6

    2）不含脹緊盤與潤滑油的重量

    3）當尺寸≤160時公差為h6
