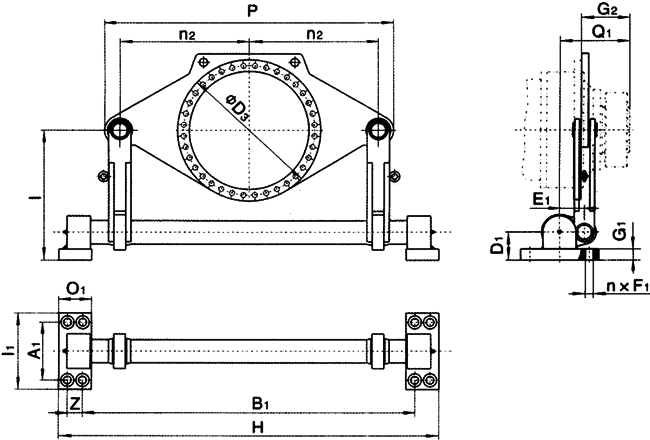

機座號	輸出扭矩 T2N （N.m	A1	B1	D3	D1	E1	F1 2）	數量 n	G1	G2	H	l 1)	l1	n2	o1	p	Q1	Z	重量
9 10 11	22000 31000 42000	250 250 250	1414 1414 1414	610 610 610	120 120 120	105 105 105	33 33 33	8 8 8	48.5 48.5 48.5	165 174 204	1619 1619 1619	560 560 560	330 330 330	550 550 550	140 140 140	1230 1230 1230	247.5 256.5 286.5	65 65 65	300 300 300
12 13 14	60000 83000 117000	250 280 280	1414 1604 1604	610 775 775	120 155 155	105 145 145	33 39 39	8 8 8	48.5 68.5 68.5	224 241 278	1619 1837 1837	560 620 620	330 380 380	550 650 650	140 158 158	1230 1450 1450	306.5 358.5 395.5	65 75 75	300 600 600
16 17 18	160000 202000 244000	280 315 315	1604 1777 1777	775 955 955	155 170 170	145 165 165	39 39 39	8 8 8	68.5 73.5 73.5	285 294 303	1837 2041 2041	620 700 700	380 400 400	650 750 750	158 180 180	1450 1680 1680	402.5 431.5 440.5	75 84 84	600 900 900
19 20 21	295000 354000 392000	350 350 400	2000 2000 2254	985 985 1120	195 195 210	175 175 190	45 45 45	8 8 8	83.5 83.5 88.5	328 328 354	2300 2300 2591	860 860 900	450 450 530	850 850 950	200 200 225	1900 1900 2110	470.5 470.5 506.5	100 100 113	1400 1400 1700
22 23 24	450000 513000 592000	400 450 450	2254 2496 2496	1120 1215 1215	210 235 235	190 220 220	45 45 45	8 8 8	88.5 98.5 98.5	354 380 380	2591 2871 2871	900 1060 1060	530 590 590	950 1063 1063	225 250 250	2110 2385 2385	506.5 562.5 562.5	113 125 125	1700 2150 2150
25 26 27	684000 763000 852000	500 500 530	2816 2816 2887	1350 1350 1490	275 275 300	245 245 255	52 52 52	8 8 8	118.5 118.5 128.5	407 407 453	3236 3236 3327	1200 1200 1250	650 650 700	1150 1150 1250	280 280 290	2600 2600 2820	614.5 614.5 670.5	140 140 150	2700 2700 3400
28 29 30	950000 1060000 1200000	530 560 560	2887 3200 3200	1490 1565 1565	300 300 300	255 280 280	52 62 62	8 8 8	128.5 128.5 128.5	453 483 483	3327 3673 3673	1250 1350 1350	700 750 750	1250 1360 1360	290 315 315	2820 3080 3080	670.5 718 718	150 158 158	3400 4350 4350
31 32 33 34	1330000 1500000 1680000 1920000	590 590 620 620	3408 3408 3588 3588	1695 1695 1785 1785	340 340 375 375	300 300 320 320	70 70 70 70	8 8 8 8	148.5 148.5 158.5 158.5	538 538 573 573	3906 3906 4116 4116	1400 1400 1500 1500	790 790 840 840	1450 1450 1550 1550	330 330 350 350	3260 3260 3520 3520	788 788 840.5 840.5	168 168 178 178	5500 5500 7000 7000
35+36	根據用戶要求供貨

    1）標準尺寸，整體高度可修正到2000mm

    2）鎖緊用螺栓強度不得低于6.8級
