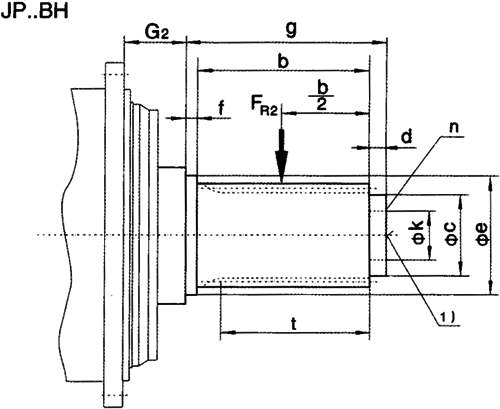

JP系列行星減速器 規格9.. 30漸開線花鍵實心輸出軸尺寸



機座號	輸出扭矩 T2N （N.m）	漸開線花鍵實心輸出軸
		外花鍵規格 DIN54802）	t	b	c k6	d	e k6	f	g	k	n	G2	FR2
9 10 11	22000 31000 42000	130×5×30×24×8m 140×5×30×26×8m 160×5×30×30×8m	70 80 90	80 90 100	110 120 140	20 20 25	132 142 162	20 20 25	120 130 150	80 90 110	3×M16×24 3×M16×24 3×M16×24	95 95 109	請   咨   詢
12 13 14	60000 83000 117000	180×5×30×34×8m 200×5×30×38×8m 220×5×30×42×8m	100 110 125	110 120 135	90 100 120	25 30 30	182 202 222	25 25 30	160 175 195	130 140 160	3×M16×24 3×M16×24 3×M16×24	106 118 139
16 17 18	160000 202000 244000	250×8×30×30×8m 260×8×30×31×8m 280×8×30×34×8m	140 150 160	155 165 175	140 155 170	35 40 40	252 262 282	30 35 35	220 240 250	185 200 215	3×M20×30 3×M20×30 3×M20×30	142 139 134
19 20 21	295000 354000 392000	300×8×30×36×8m 310×8×30×37×8m 320×8×30×38×8m	170 180 190	185 195 205	180 190 200	40 40 40	302 312 322	35 35 35	260 270 280	225 235 250	3×M20×30 6×M20×30 6×M20×30	148.5 148.5 158
22 23 24	450000 513000 592000	340×8×30×41×8m 360×8×30×44×8m 380×8×30×46×8m	200 200 220	215 215 235	210 230 245	40 40 40	342 362 382	35 35 35	290 290 310	265 275 290	6×M20×30 6×M20×30 6×M20×30	158 175 175
25 26 27	684000 763000 852000	400×8×30×48×8m 420×8×30×51×8m 440×8×30×54×8m	230 240 250	245 255 265	260 280 310	40 40 40	402 422 442	35 35 35	320 330 340	310 330 370	6×M24×36 6×M24×36 6×M24×36	182 182 196.5
28 29 30	950000 1060000 1200000	450×8×30×35×8m 460×8×30×56×8m 480×8×30×58×8m	260 270 285	275 285 300	330 340 360	45 45 45	452 462 482	40 40 40	360 370 385	380 390 410	6×M24×36 6×M24×36 6×M24×36	196.5 209 209

    1）可提供GB3478標準漸開線花鍵，如需要請與廠家聯系
