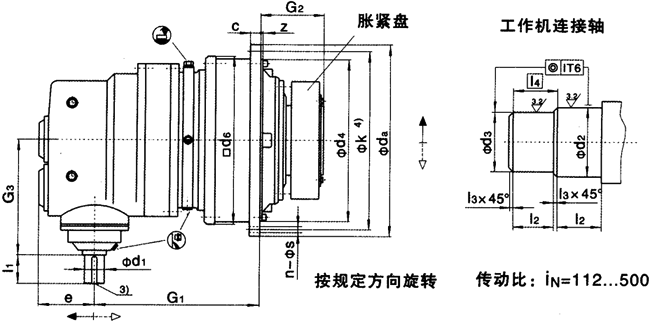

JP系列行星減速器  型號：JP2KAZ規格：9..20



JP2KAZ 機座號	額定輸 出扭矩 T2N （N.m）	輸入軸尺寸				工作機連接軸					c	da	d4 h7	d6	e	G1	G2	G3	k	z	法蘭孔		2) 重量 （kg）	油量 （1）
		iN≤360		iN≥400		5) d2 g6	5) d3 g6	l2	l3	l4											孔徑 S	數量 n
		1) d1	1) l1	1) d1	1) l1
9 10 11	22000 31000 42000	30 30 35	70 70 80	25 25 28	60 60 60	120 130 140	115 125 135	65 70 82.5	2.5 2.5 2.5	67.5 72.5 85.0	24 28 32	428 472 525	350 394 425	356 400 436	119 119 137	360 380 419	165 174 204	320 320 375	388 436 485	6±1.5 8±1.5 8±1.5	18 18 22	24 28 20	165 227 320	6 8 12
12 13 14	60000 83000 117000	35 45 45	80 100 100	28 35 35	60 80 80	160 180 210	155 175 205	90 95 105	2.5 2.5 2.5	92.5 97.5 107.5	34 39 42	605 645 720	495 535 610	510 554 629	137 172 172	433 518.5 541.5	224 241 278	375 445 445	555 595 665	9±1.5 11±1.5 9	26 26 26	20 24 32	484 618 927	16 20 32
16 17 18	160000 202000 244000	55 55 70	110 110 135	40 40 50	100 100 110	230 250 260	225 245 255	110 120 120	2.5 2.5 2.5	112.5 122.5 122.5	44 50 50	770 895 930	660 750 785	680 775 815	194 194 240	632 658 741.5	285 294 303	520 520 615	715 830 865	10 10 10	26 33 33	36 24 32	1184 1700 2010	40 56 73
19 20	295000 354000	70 70	135 135	50 50	110 110	280 300	275 295	135 135	2.5 2.5	137.5 137.5	56 56	980 980	840 840	870 870	240 240	764.5 764.5	327.5 327.5	615 615	915 915	12 12	33 33	36 36	2470 2550	82 75
21-26	根據用戶要求供貨

    1）當d1≤100時公差為m6，當d1>100時公差為n6

    2）不含脹緊盤與潤滑油的重量

    3）當尺寸≤160時公差為h6
