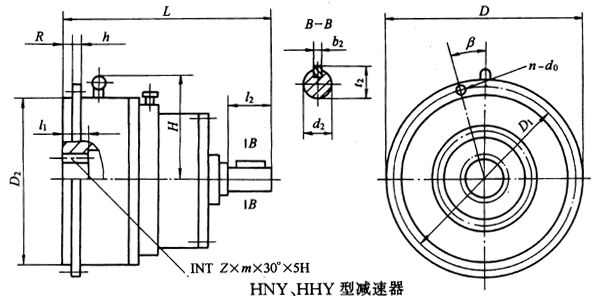

HNY、HHY型減速器主要尺寸                            /mm

規(guī)格	外形尺寸		孔輸出參數(shù)及軸伸尺寸							安 裝 聯(lián) 接 尺 寸								質量 m/kg
	L	H	Z	m	l 1	d2	l 2	b2	t2	D	D1	D2 （h9）	R	n	d0	β/ （。）	h
18B	473	240	38	2	28	28j6	42	8	31	400	380	360	5	12	13.5	15	24	102
20B	511	270	30	3	30	30k6	58	8	33	450	425	400	5	12	13.5	15	26	132
22B	526	300	38	3	35	30k6	58	8	33	500	470	450	6	12	13.5	15	26	165
25B	596	340	24	5	40	35k6	58	10	38	560	525	500	6	16	13.5	11.25	30	227
28B	677	365	28	5	50	40k6	82	12	43	630	600	560	8	16	17.5	11.25	35	350
31B	717	405	34	5	55	40k6	82	12	43	710	670	630	10	16	17.5	11.25	40	390
35B	765	470	38	5	60	45k6	82	14	48.5	800	750	710	10	16	22	11.25	45	560
40B	838	515	20	10	65	50k6	82	14	53.5	900	850	800	10	16	26	11.25	50	881
45B	955	590	22	10	70	60m6	105	18	64	1000	950	900	10	16	26	11.25	55	1385
50B	984	630	25	10	75	60m6	105	18	64	1120	1060	1000	10	16	33	11.25	60	1760
56B	1089	690	26	10	80	65m6	105	18	69	1260	1190	1120	10	16	33	11.25	65	2511
19B	483	250	30	3	28	28j6	42	8	31	430	400	380	5	12	11	15	24	105
21B	502	285	33	3	30	28j6	42	8	31	475	450	430	5	12	11	15	26	135
23B	550	315	38	3	35	30k6	58	8	33	530	500	475	6	16	13.5	11.25	26	183
26B	590	355	26	5	40	30k6	58	8	33	600	565	530	6	16	17.5	11.25	30	238
30B	687	385	30	5	45	40k6	82	12	43	670	630	600	8	16	17.5	11.25	35	357
33B	730	425	34	5	55	40k6	82	12	43	750	710	670	10	16	22	11.25	40	464
37B	789	495	38	5	60	45k6	82	14	48.5	850	800	750	10	16	26	11.25	45	690
42B	847	540	20	10	65	50k6	82	14	53.5	950	900	850	10	16	26	11.25	50	975
47B	948	615	22	10	70	55k6	82	16	59	1060	1000	950	10	16	26	11.25	55	1403
53B	974	660	25	10	75	55k6	82	16	59	1200	1135	1060	10	16	33	11.25	60	2020
