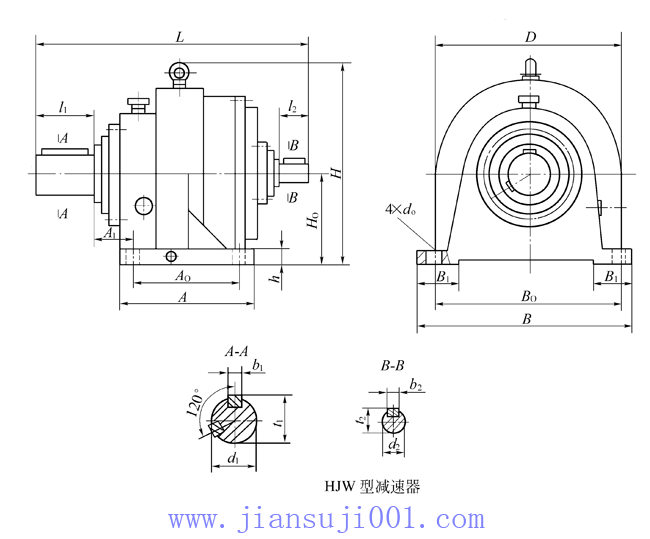

HJW型減速器主要尺寸                                    /mm

,

190

規(guī)格	外形尺寸及中心高				軸 伸 尺 寸								地 腳 尺 寸								質(zhì)量 m/kg
	H0	H	D	L	d1 （m6）	l1	b1	t1	d2	l 2	b2	t2	A	A1	A0	B	B1	B0	d0	h
18D	200	475	400	746	100	165	28	106	45k6	82	14	48.5	320	80	240	480	90	400	26	28	166
20D	225	530	450	799	110	165	28	116	50k6	82	14	53.5	360	90	270	540	100	450	33	35	217
22D	250	580	500	879	130	200	32	137	55k6	82	16	59	400	100	300	600	115	500	33	35	290
25D	280	655	560	923	140	200	36	148	55k6	82	16	59	450	110	336	670	125	560	39	45	418
28D	315	725	630	1070	160	240	40	169	65m6	105	18	69	500	120	380	750	135	630	50	55	595
31D	355	821	710	1152	180	240	45	190	75m6	105	20	79.5	560	125	400	840	150	710	50	55	735
35D	400	911	800	1290	200	280	45	210	80m6	130	22	85	650	140	480	950	170	800	55	65	1184
40D	450	1028	900	1415	220	280	50	231	90m6	130	25	95	720	150	540	1070	190	900	65	75	1750
45D	500	1570	1000	1729	280	380	63	292	120m6	165	32	127	800	160	600	1200	225	1000	80	100	2698
50D	560	1305	1120	1871	320	380	70	334	130m6	200	32	137	870	160	670	1320	230	1120	80	100	3631
56D	630	1480	1260	2047	340	450	80	352	140m6	200	36	148	1000	190	750	1500	270	1260	80	100	5178
63D	710	1640	1420	2270	380	450	80	395	160m6	240	40	169	1100	200	850	1670	285	1420	101	120	7248
71D	800	1860	1600	2535	420	540	90	437	180m6	240	45	190	1250	220	960	1860	300	1600	101	120	10300
80D	900	2060	1800	2642	450	540	100	469	200m6	280	45	210	1370	220	1080	2090	335	1800	110	140	13000
19D	215	515	430	804	110	165	28	116	45k6	82	14	48.5	338	80	258	510	90	430	26	28	203
21D	236	580	475	859	120	165	32	127	50k6	82	14	53.5	372	90	284	560	100	472	33	36	264
23D	265	630	530	925	130	200	32	137	55k6	82	16	59	418	100	318	630	115	530	39	40	357
26D	300	705	600	990	140	200	36	148	55k6	82	16	59	470	105	360	710	125	600	50	55	486
30D	335	810	670	1150	170	240	40	179	65m6	105	18	69	512	110	400	780	130	670	50	55	730
33D	375	890	750	1285	190	280	45	200	80m6	130	22	85	580	120	450	880	150	750	55	65	936
37D	425	1015	850	1390	220	280	50	231	80m6	130	22	85	660	130	510	1000	170	850	65	75	1237
42D	475	1105	950	1600	240	330	56	252	100m6	165	28	106	740	140	570	1120	200	950	80	100	2007
47D	530	1220	1060	1810	300	380	70	314	120m6	165	32	127	836	150	636	1260	230	1060	80	100	2793
53D	600	1290	1200	1900	320	380	70	334	120m6	165	32	127	920	160	720	1400	240	1200	80	100	4114
60D	675	1570	1350	2265	380	450	80	395	140m6	200	36	148	1050	180	810	1590	275	1350	101	120	6658
67D	750	1760	1500	2531	400	540	90	417	160m6	240	40	169	1140	900	1740	280	1500	101	120	9140
75D	850	1960	1700	2635	450	540	100	469	180m6	240	45	190	1280	200	1020	1960	300	1700	110	140	11540
