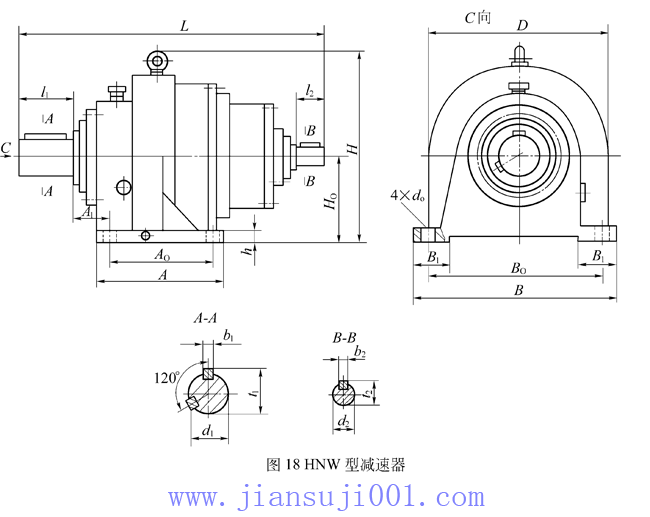

HNW型減速器主要尺寸                              /mm

規(guī)格	外形尺寸及中心高				軸 伸 尺 寸								地 腳 尺 寸								質(zhì)量 m/kg
	H0	H	D	L	d1	l 1	b1	t1	d2	l 2	b2	t2	A	A1	A0	B	B1	B0	d0	h
12C	140	355	280	590	50k6	82	14	53.5	19j6	25	6	21.5	230	65	170	350	70	280	22	25	67
14C	160	395	320	609	55k6	82	16	59	19j6	25	6	21.5	260	70	192	400	80	320	22	25	97
16C	180	435	360	723	70m6	105	20	74.5	24j6	36	8	27	300	75	220	440	88	360	26	28	144
18C	200	475	400	823	85m6	130	22	90	28j6	42	8	31	320	80	240	480	90	400	26	28	195
20C	225	530	450	930	100m6	165	28	106	30k6	58	8	33	360	90	270	540	100	450	33	36	267
22C	250	580	500	926	110m6	165	28	116	30k6	58	8	33	400	100	300	600	115	500	33	40	354
25C	280	655	560	1038	120m6	165	32	127	35k6	58	10	38	450	110	336	670	125	560	39	45	469
28C	315	725	630	1170	140m6	200	36	148	40k6	82	12	43	500	120	380	750	135	630	50	55	661
31C	355	821	710	1301	160m6	240	40	169	40k6	82	12	43	560	125	426	840	150	710	50	60	916
35C	400	911	800	1376	180m6	240	45	190	50k6	82	14	53.5	650	140	480	950	170	800	55	65	1261
40C	450	1028	900	1535	200m6	280	45	210	60m6	105	18	64	720	150	540	1070	190	900	55	56	1689
45C	500	1570	1000	1833	250m6	330	56	262	65m6	105	18	69	800	160	600	1200	225	1000	65	75	2708
50C	560	1305	1120	1926	260m6	330	56	272	70m6	105	20	74.5	870	160	670	1320	230	1120	65	75	3207
56C	630	1480	1260	2095	300m6	380	70	314	75m6	105	20	79.5	1000	190	750	1500	270	1260	80	100	5091
13C	150	355	300	616	55k6	82	16	59	20j6	36	6	22.5	240	70	180	360	70	300	22	25	87
15C	170	410	340	675	65m6	105	18	69	20j6	36	6	22.5	280	75	204	416	80	340	22	28	120
17C	190	460	380	752	75m6	105	20	79.5	28j6	42	8	31	335	85	275	430	85	380	22	30	174
19C	215	515	430	875	100m6	165	28	106	28j6	42	8	31	350	90	258	520	100	430	33	36	234
21C	236	580	475	918	110m6	165	28	116	30k6	58	8	33	400	100	284	580	120	472	33	40	300
23C	265	630	530	1001	120m6	165	32	127	30k6	58	8	33	450	110	318	660	145	530	33	45	410
26C	300	705	600	1126	130m6	200	32	137	40k6	82	12	43	490	120	360	730	145	600	39	45	562
30C	335	810	670	1214	150m6	200	36	158	40k6	82	12	43	530	120	402	800	150	670	39	50	745
33C	375	890	750	1313	170m6	240	40	179	40k6	82	12	43	600	130	450	900	170	750	39	55	1003
37C	425	1015	850	1453	190m6	280	45	200	45k6	82	14	48.5	660	130	510	1000	175	850	55	65	1434
42C	475	1105	950	1557	200m6	280	45	210	50k6	82	14	53.5	730	140	570	1110	185	950	65	75	2053
47C	530	1220	1060	1841	240m6	330	56	252	55k6	82	14	59	800	140	636	1220	190	1060	65	75	3267
53C	600	1290	1200	1960	260m6	380	56	272	55k6	82	16	59	900	150	720	1380	210	1200	75	85	4140
