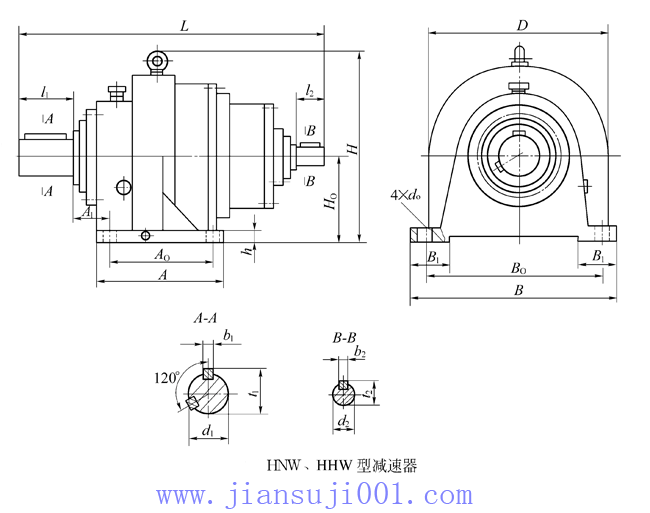

HNW、HHW型減速器主要尺寸                      /mm

規(guī)格	外形尺寸及中心高				軸 伸 尺 寸								地 腳 尺 寸								質(zhì)量 m/kg
	H0	H	D	L	d1 （m6）	l 1	b1	t1	d2	l 2	b2	t2	A	A1	A0	B	B1	B0	d0	h
18D	200	475	400	886	100	165	28	106	28j6	42	8	31	320	80	240	480	90	400	26	28	196
20D	225	530	450	963	110	165	28	116	30k6	58	8	33	360	90	270	540	100	450	33	35	259
22D	250	580	500	1043	130	200	32	137	30k6	58	8	33	400	100	300	600	115	500	33	35	332
25D	280	655	560	1112	140	200	36	148	35k6	58	10	38	450	110	336	670	125	560	39	45	475
28D	315	725	630	1276	160	240	40	169	40k6	82	12	43	500	120	380	750	135	630	50	55	671
31D	355	821	710	1357	180	240	45	190	40k6	82	12	43	560	125	400	840	150	710	50	55	811
35D	400	911	800	1493	200	280	45	210	45k6	82	14	48.5	650	140	480	950	170	800	55	65	1290
40D	450	1028	900	1658	220	280	50	231	50k6	82	14	53.5	720	150	540	1070	190	900	65	75	1891
45D	500	1570	1000	1963	280	380	63	292	65m6	105	18	69	800	160	600	1200	225	1000	80	100	2898
50D	560	1305	1120	2113	320	380	70	334	70m6	105	20	74.5	870	160	670	1320	230	1120	80	100	3831
56D	630	1480	1260	2319	340	450	80	352	75m6	105	20	79.5	1000	190	750	1500	270	1260	80	100	5469
63D	710	1640	1420	2526	380	450	80	395	90m6	130	25	95	1100	200	850	1670	285	1420	101	120	7648
71D	800	1860	1600	2871	420	540	90	437	100m6	165	28	106	1250	220	960	1860	300	1600	101	120	10860
80D	900	2060	1800	2940	450	540	100	469	110m6	165	28	116	1370	220	1080	2090	335	1800	110	140	13560
19D	215	515	430	916	110	165	28	116	28j6	42	8	31	338	80	258	510	90	430	33	40	226
21D	236	580	475	1001	120	165	32	127	28j6	42	8	31	372	90	284	560	100	475	33	40	287
23D	265	630	530	1097	130	200	32	137	30k6	58	8	33	418	100	318	630	115	530	39	40	390
26D	300	705	600	1162	140	200	36	148	30k6	58	8	33	470	105	360	710	125	600	50	55	519
30D	335	810	670	1348	170	240	40	179	40k6	82	12	43	512	110	402	780	130	670	50	55	775
33D	375	890	750	1477	190	280	45	200	40k6	82	12	43	580	120	450	880	150	750	55	65	996
37D	425	1015	850	1597	220	280	50	231	45k6	82	14	48.5	660	130	510	1000	170	850	65	75	1317
42D	475	1105	950	1799	240	330	56	252	50k6	82	14	53.5	740	140	570	1120	200	950	80	100	2121
47D	530	1220	1060	2033	300	380	70	314	55k6	82	16	59	836	150	636	1260	230	1060	80	100	2958
53D	600	1290	1200	2181	320	380	70	334	60m6	105	18	64	920	160	720	1400	240	1200	80	100	4279
60D	675	1570	1350	2549	380	450	80	395	70m6	105	20	74.5	1050	180	810	1590	275	1350	101	120	6873
67D	750	1760	1500	2834	400	540	90	417	80m6	130	22	85	1140	, 190	900	1740	280	1500	101	120	9437
75D	850	1960	1700	2938	450	540	100	469	80m6	130	22	85	1280	200	1020	1960	300	1700	110	140	11840
