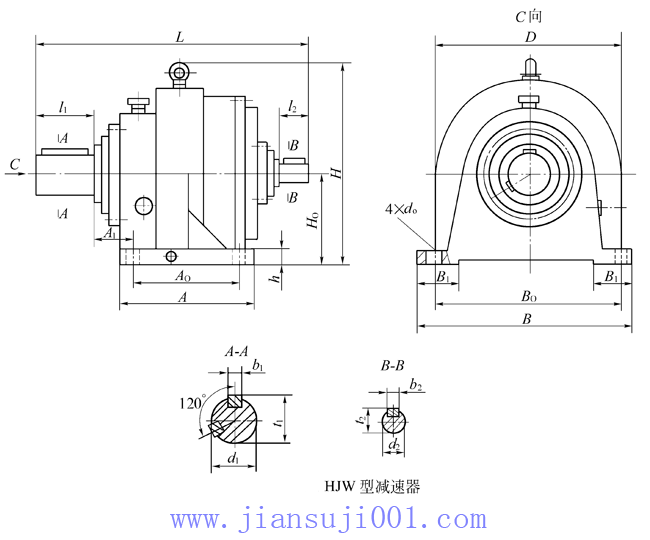

HJW型減速器主要尺寸                                 /mm

800

規(guī)格	外形尺寸及中心高				軸 伸 尺 寸								地 腳 尺 寸								質(zhì)量 m/kg
	H0	H	D	L	d1	l 1	b1	t1	d2	l 2	b2	t2	A	A1	A0	B	B1	B0	d0	h
12C	140	355	280	468	50k6	82	14	53.5	28j6	42	8	31	230	65	170	350	70	280	22	25	60
14C	160	395	320	503	55k6	82	16	59	30k6	58	8	33	260	70	192	400	80	320	22	25	90
16C	180	435	360	574	70m6	105	20	74.5	35k6	58	10	38	300	75	220	440	88	360	26	28	120
18C	200	475	400	683	85m6	130	22	90	40k6	82	12	43	320	80	240	480	90	400	26	28	165
20C	225	530	450	766	100m6	165	28	106	50k6	82	14	53.5	360	90	270	540	100	450	33	36	225
22C	250	580	500	841	110m6	165	28	116	60m6	105	14	64	400	100	300	600	115	500	33	40	312
25C	280	655	560	872	120m6	165	32	127	60m6	105	18	64	450	110	336	670	125	560	39	45	412
28C	315	725	630	964	140m6	200	36	148	60m6	105	18	64	500	120	380	750	135	630	50	55	585
31C	355	821	710	1092	160m6	240	49	169	70m6	105	20	74.5	560	125	426	840	150	710	50	60	840
35C	400	911	800	1172	180m6	240	45	190	80m6	130	22	85	650	140	480	950	170	800	55	65	1155
40C	450	1028	900	1289	200m6	280	45	210	90m6	130	25	95	720	150	540	1070	190	900	55	65	1548
45C	500	1570	1000	1591	250m6	330	56	262	100m6	165	28	106	800	160	600	1200	225	1000	65	75	2508
50C	560	1305	1120	1684	260m6	330	56	272	110m6	165	28	116	870	160	670	1320	230	1120	65	75	3007
56C	630	1480	1260	1812	300m6	380	70	314	120m6	165	32	127	1000	190	750	1500	270	1260	80	100	4800
13C	150	355	300	472	55k6	82	16	59	28j6	42	8	31	240	70	180	360	70	300	22	25	78
15C	170	410	340	531	65m6	105	18	69	28j6	42	8	31	280	75	204	416	80	340	22	28	105
17C	190	460	380	598	75m6	105	20	79.5	35k6	58	8	38	335	85	275	430	85	380	22	30	148
19C	215	515	430	737	100m6	165	28	106	40k6	82	12	43	350	90	258	520	100	430	33	36	199
21C	236	580	475	748	110m6	165	28	116	45k6	82	14	48.5	400	100	284	580	120	472	33	40	265
23C	265	630	530	831	120m6	165	32	127	50k6	82	14	53.5	450	110	318	660	145	530	33	45	357
26C	300	705	600	912	130m6	200	32	137	50k6	82	14	53.5	480	120	360	730	145	600	39	45	495
30C	335	810	670	983	150m6	200	36	158	55k6	82	16	59	530	120	402	800	150	670	39	50	675
33C	375	890	750	1106	170m6	240	40	179	60m6	105	18	64	630	130	450	900	170	750	39	55	913
37C	425	1015	850	1225	190m6	280	45	200	70m6	105	20	74.5	660	130	510	1000	175	850	55	65	1314
42C	475	1105	950	1307	200m6	280	45	210	80m6	105	22	85	730	140	570	1110	185	950	65	75	1882
47C	530	1220	1060	1590	240m6	330	56	252	95m6	130	25	100	140	636	1220	190	1060	65	75	3096
53C	600	1290	1200	1744	260m6	380	56	272	100m6	165	28	106	900	150	720	1380	210	1200	75	85	3895
