H2.H,H2.M型平行軸齒輪箱兩級傳動臥式安裝

詳細介紹：

發布時間：2006/5/22 16:55:17

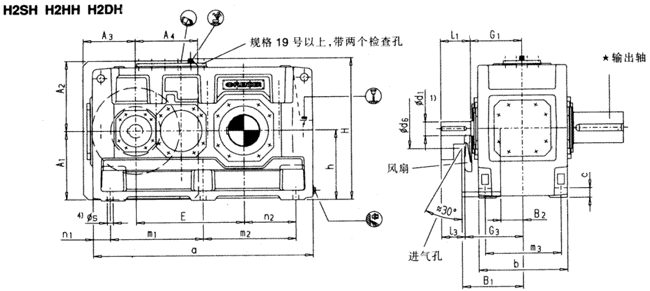

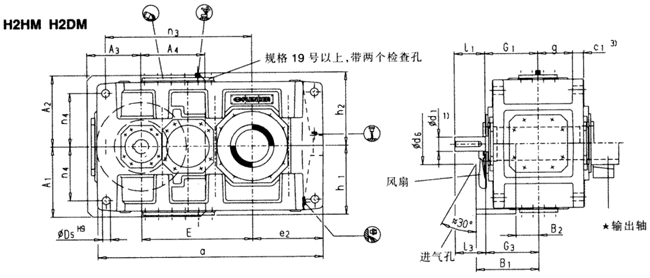

平行軸齒輪箱兩級傳動臥式安裝（類型H2.H,H2.M）

平行軸齒輪箱兩級傳動臥式安裝（類型H2.H,H2.M）

平行軸齒輪箱兩級傳動臥式安裝（類型H2.H,H2.M）

平行軸齒輪箱兩級傳動臥式安裝（類型H2.H,H2.M）

規格	尺寸mm
	輸入軸
	i_N=6.3-11.2			i_N=8-14			i_N=12.5-22.4			i_N=16-28			G₁	G₃
	d₁¹⁾	l₁	l₃	d₁¹⁾	l₁	l₃	d₁¹⁾	l₁	l₃	d₁¹⁾	l₁	l₃	G₁	G₃
3	35	60	-				28	50					135	-
4	45	100	80				32	80	60				170	190
5	50	100	80				38	80	60				195	215
6				50	100	80				38	80	60	195	215
7	60	135	105				50	110	80				210	240
8				60	135	105				50	110	80	210	240
9	75	140	110				60	140	110				240	270
10				75	140	110				60	140	110	240	270
11	90	165	130				70	140	105				275	310
12				90	165	130				70	140	105	275	310

規格	尺寸mm
	齒輪箱
	a	A₁	A₂	A₃	A₄	b	B₁	B₂	c	c₁	D₅	d₆
3	450	-	-	-	-	190	-	-	22	24±1	18	-
4	565	195	225	150	30	215	205	158	28	30±1	24	136
5	640	225	260	175	55	255	230	177.5	28	30±1	24	150
6	720	225	260	175	55	255	230	177.5	28	30±1	24	150
7	785	272	305	210	70	300	255	210	35	36±1	28	200
8	890	272	305	210	70	300	255	210	35	36±1	28	200
9	925	312	355	240	100	370	285	245	40	45±1.5	36	200
10	1025	312	355	240	100	370	285	245	40	45±1.5	36	200
11	1105	372	420	285	135	430	325	285	50	54±1.5	40	210
12	1260	372	420	285	135	430	325	285	50	54±1.5	40	210

規格	尺寸mm
	齒輪箱
	E	g	h	h₅	H	m₁	m₃	n₁	n₂	n₃	n₄	s
3	220	71	175	110	360	290	160	80	65	285	132.5	15
4	270	77.5	200	110	415	355	180	105	85	345	150	19
5	315	97.5	230	150	482	430	220	105	100	405	180	19
6	350	97.5	230	150	482	510	220	105	145	440	180	19
7	385	114	280	190	572	545	260	120	130	500	215	24
8	430	114	280	190	582	650	260	120	190	545	215	24
9	450	140	320	205	662	635	320	145	155	585	245	28
10	500	140	320	215	662	735	320	145	205	635	245	28
11	545	161	380	250	782	775	370	165	180	710	300	35
12	615	161	380	250	790	930	370	165	265	780	300	35

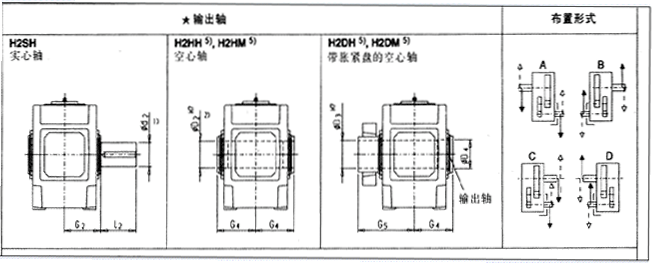

規格	尺寸mm									潤滑油		重量
	輸出軸									軸封（1）	迷宮式密封（1）
	H2SH			H2HH		H2DH
	d₂¹⁾	G₂	l₂	D₂²⁾	G₄	D₃	D₄	G₄	G₅
3	65	125	140	65	125	70	70	125	180	6	4.5	115
4	80	140	170	80	140	85	85	140	205	10	7	190
5	100	165	210	95	165	100	100	165	240	15	11	300
6	110	165	210	105	165	110	110	165	240	16	12	355
7	120	195	210	115	195	120	120	195	280	27	21	505
8	130	195	250	125	195	130	130	195	285	30	23	590
9	140	235	250	135	235	140	145	235	330	42	33	830
10	160	235	300	150	235	150	155	235	350	45	34	960
11	170	270	300	165	270	165	170	270	400	71	58	1335
12	180	270	300	180	270	180	185	270	405	76	60	1615

1）m₆≤∮100 n₆＞∮100

有關平鍵DIN 6885/1B型和中心孔

2)鍵槽DIN 6885/1

3）扭力支撐位于工作機側

4）在安裝基礎螺栓前，應先拆下風扇罩
