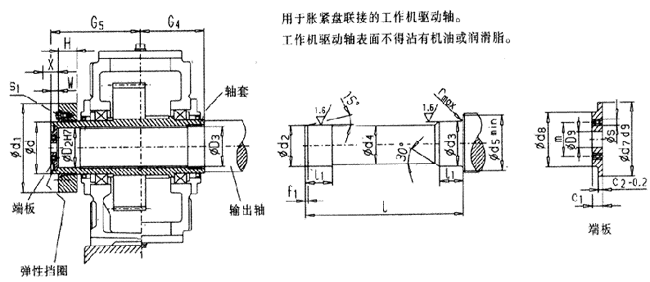

齒輪箱帶脹緊盤聯接的空心軸（類型H2，H3，H4，B3，B4）
|
類型H2D、H3D、H4D、B3D、B4D |
|
齒輪箱規格 |
工作機驅動軸 2) |
端板 |
彈性擋圈 |
空心軸 |
脹緊盤 |
螺釘 |
|
d2 |
d3 |
d4 |
d5 |
f1 |
l |
l1 |
r |
c1 |
c2 |
d7 |
d8 |
D9 |
m |
s |
數量 |
DIN
472 |
D2 |
D3 |
G4 |
G5 |
類型 |
d |
d1 |
H |
W |
s1 |
|
mm |
mm |
|
3
4
5 |
70g6
85g6
100g6 |
70g6
85h6
100h6 |
69.5
84.5
99.5 |
80
95
114 |
4
4
5 |
286
326
383 |
38
48
53 |
2
2
2 |
17
17
20 |
7
7
8 |
75
90
105 |
55
70
80 |
22
22
26 |
40
50
55 |
M8
M8
M10 |
2
2
2 |
75×2.5
90×3
105×4 |
70
85
100 |
70
85
100 |
125
140
165 |
180
205
240 |
90-32
110-32
125-32 |
90
110
125 |
155
185
215 |
38
49
53 |
20
20
20 |
M10
M12
M12 |
|
6
7
8 |
110g6
120g6
130g6 |
110h6
120h6
130h6 |
109.5
119.5
129.5 |
124
134
145 |
5
5
6 |
383
453
458 |
58
68
73 |
3
3
3 |
20
20
20 |
8
8
8 |
115
125
135 |
85
90
100 |
26
26
26 |
60
65
70 |
M10
M12
M12 |
2
2
2 |
115×4
125×4
135×4 |
110
120
130 |
110
120
130 |
165
195
195 |
240
280
285 |
140-32
155-32
165-32 |
140
155
165 |
230
263
290 |
58
62
68 |
20
23
23 |
M14
M14
M16 |
|
9
10
11 |
140g6
150g6
165f6 |
145m6
155m6
170m6 |
139.5
149.5
164.5 |
160
170
185 |
6
6
7 |
539
559
644 |
82
92
112 |
4
4
4 |
23
23
23 |
10
10
10 |
150
160
175 |
110
120
130 |
33
33
33 |
80
90
90 |
M12
M12
M12 |
2
2
2 |
150×4
160×4
175×4 |
140
150
165 |
145
155
170 |
235
235
270 |
330
350
400 |
175-32
200-32
220-32 |
175
200
220 |
300
340
370 |
68
85
103 |
28
28
30 |
M16
M16
M20 |
|
12
13
14 |
180f6
190f6
210f6 |
185m6
195m6
215m6 |
179.5
189.5
209.5 |
200
213
233 |
7
7
8 |
649
789
784 |
122
137
147 |
4
5
5 |
23
23
28 |
10
10
14 |
190
200
220 |
140
150
170 |
33
33
33 |
100
110
130 |
M16
M16
M16 |
2
2
2 |
190×4
200×4
220×4 |
180
190
210 |
185
195
215 |
270
335
335 |
405
480
480 |
240-32
260-32
280-32 |
240
260
280 |
405
430
460 |
107
119
132 |
30
30
30 |
M20
M20
M20 |
|
15
16
17
18 |
230f6
240f6
250f6
280f6 |
235m6
245m6
260m6
285m6 |
229.5
239.5
249.5
279.5 |
253
263
278
306 |
8
8
8
9 |
899
899
982
982 |
157
157
177
177 |
5
5
5
5 |
28
28
30
30 |
14
14
14
14 |
240
250
265
290 |
180
190
200
210 |
39
39
39
39 |
140
150
150
160 |
M16
M20
M20
M20 |
2
2
2
2 |
240×5
250×5
265×5
290×5 |
230
240
250
280 |
235
245
260
285 |
380
380
415
415 |
550
550
600
600 |
300-32
320-32
340-32
360-32 |
300
320
340
360 |
485
520
570
590 |
140
140
155
162 |
35
35
35
35 |
M24
M24
M24
M24 |
|
19
20
21
22 |
285f6
310f6
330f6
340f6 |
295m6
315m6
335m6
345m6 |
284.5
309.5
329
339 |
316
336
358
368 |
9
9
9
9 |
1100
1100
1160
1170 |
187
187
205
215 |
5
5
5
5 |
32
32
40
40 |
15
15
20
20 |
300
320
340
350 |
220
230
250
260 |
39
39
45
45 |
170
180
190
200 |
M24
M24
M24
M24 |
2
2
2
2 |
300×5
320×6
340×6
350×6 |
285
310
330
340 |
295
315
335
345 |
465
465
490
490 |
670
670
715
725 |
380-32
390-32
420-32
440-32 |
380
390
420
440 |
640
650
670
720 |
166
166
186
194 |
40
40
45
45 |
M27
M27
M27
M27 |
|
23
24
25
26 |
根據用戶要求供貨 |
1)脹緊盤不在我們的供貨范圍之內。如果需要的話，請另行訂貨。
2)工作機驅動軸材質：C60N或強度更高的鋼。
根據用戶要求，脹緊盤可布置在工作機側。
工作機驅動軸尺寸函索即復。
