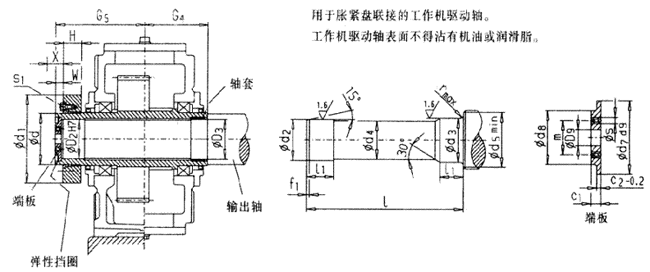

齒輪箱帶脹緊盤聯接的空心軸（類型B2）
|
類型B2D |
|
齒輪箱規格 |
工作機驅動軸 2) |
端板 |
彈性擋圈 |
空心軸 |
脹緊盤
1) |
螺釘 |
|
d2 |
d3 |
d4 |
d5 |
f1 |
l |
l1 |
r |
c1 |
c2 |
d7 |
d8 |
D9 |
m |
s |
數量 |
DIN
472 |
D2 |
D3 |
G4 |
G5 |
類型 |
d |
d1 |
H |
W |
s1 |
|
mm |
mm |
|
2
3
4 |
60g6
70g6
85g6 |
60g6
70h6
85h6 |
59.5
69.5
84.5 |
70
80
95 |
3
4
4 |
300
326
386 |
36
38
48 |
2
2
2 |
13
17
17 |
6
7
7 |
65
75
90 |
47
55
70 |
22
22
22 |
35
40
50 |
M6
M8
M8 |
2
2
2 |
65×2.5
75×2.5
90×3 |
60
70
85 |
60
70
85 |
135
145
170 |
180
200
235 |
80-32
90-32
110-32 |
80
90
110 |
141
155
185 |
31
38
49 |
16
20
20 |
M10
M10
M12 |
|
5
6
7 |
100g6
110g6
120g6 |
100h6
110h6
120h6 |
99.5
109.5
119.5 |
114
124
134 |
5
5
5 |
453
453
533 |
53
58
68 |
2
3
3 |
20
20
20 |
8
8
8 |
105
115
125 |
80
85
90 |
26
26
26 |
55
60
65 |
M10
M10
M12 |
2
2
2 |
105×4
115×4
125×4 |
100
110
120 |
100
110
120 |
200
200
235 |
275
275
320 |
125-32
140-32
155-32 |
125
140
155 |
215
230
263 |
53
58
62 |
20
20
23 |
M12
M14
M14 |
|
8
9
10 |
130g6
140g6
150g6 |
130h6
145m6
155m6 |
129.5
139.5
149.5 |
145
160
170 |
6
6
6 |
538
609
629 |
73
82
92 |
3
4
4 |
20
23
23 |
8
10
10 |
135
150
160 |
100
110
120 |
26
33
33 |
70
80
90 |
M12
M12
M12 |
2
2
2 |
135×4
150×4
160×4 |
130
140
150 |
130
145
155 |
235
270
270 |
325
365
385 |
165-32
175-32
200-32 |
165
175
200 |
290
300
340 |
68
68
85 |
23
28
28 |
M16
M16
M16 |
|
11
12
14 |
165f6
180f6
210f6 |
170m6
185m6
215m6 |
164.5
179.5
209.5 |
185
200
233 |
7
7
8 |
744
749
894 |
112
122
147 |
4
4
5 |
23
23
28 |
10
10
14 |
175
190
220 |
130
140
170 |
33
33
33 |
90
100
130 |
M12
M16
M16 |
2
2
2 |
175×4
190×4
220×5 |
165
180
210 |
170
185
215 |
320
320
390 |
450
455
535 |
220-32
240-32
280-32 |
220
240
280 |
370
405
460 |
103
107
132 |
30
30
30 |
M20
M20
M20 |
|
16
18 |
240f6
280f6 |
245m6
285m6 |
239.5
279.5 |
263
306 |
8
9 |
1039
1177 |
157
177 |
5
5 |
28
30 |
14
14 |
250
290 |
190
210 |
39
39 |
150
160 |
M20
M20 |
2
2 |
250×5
290×5 |
240
280 |
245
285 |
450
510 |
620
700 |
320-32
360-32 |
320
360 |
520
590 |
140
162 |
35
35 |
M24
M24 |
1) 脹緊盤不在我們的供貨范圍之內。如果需要的話，請另行訂貨。
2) 工作機驅動軸材質：C60N或強度更高的鋼。
根據用戶要求，脹緊盤可布置在工作機側。
工作機驅動軸尺寸函索即復。
