B4.H，B4.M型直交軸齒輪箱四級傳動臥式安裝 |
 |
| |
詳細介紹： |
發布時間：2006/5/23 9:31:47 |
|
| |

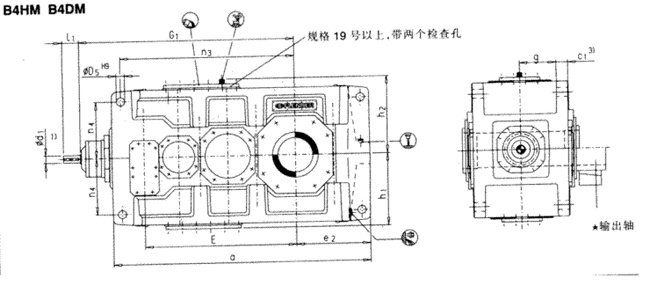

直交軸齒輪箱四級傳動臥式安裝（B4.H，B4.M）
|
規格 |
尺寸mm |
|
輸入軸 |
|
iN=80-180 |
iN=90-200 |
iN=100-224 |
iN=200-315 |
iN=224-355 |
iN=250-400 |
G1 |
|
d11) |
l1 |
d11) |
l1 |
d11) |
l1 |
d11) |
l1 |
d11) |
l1 |
d11) |
l1 |
|
13 |
55 |
110 |
|
|
|
|
40 |
100 |
|
|
|
|
1170 |
|
14 |
|
|
|
|
55 |
110 |
|
|
|
|
40 |
100 |
1240 |
|
15 |
70 |
135 |
|
|
|
|
50 |
110 |
|
|
|
|
1402 |
|
16 |
|
|
70 |
135 |
|
|
|
|
50 |
110 |
|
|
1448 |
|
17 |
70 |
135 |
|
|
|
|
50 |
110 |
|
|
|
|
1450 |
|
18 |
|
|
70 |
135 |
|
|
|
|
50 |
110 |
|
|
1510 |
|
19 |
80 |
165 |
|
|
|
|
60 |
140 |
|
|
|
|
1680 |
|
20 |
|
|
80 |
165 |
|
|
|
|
60 |
140 |
|
|
1740 |
|
21 |
90 |
165 |
|
|
|
|
70 |
140 |
|
|
|
|
1992 |
|
22 |
|
|
90 |
165 |
|
|
|
|
70 |
140 |
|
|
2047 |
|
規格 |
尺寸mm |
|
齒輪箱 |
|
a |
b |
c |
c1 |
D5 |
e2 |
E |
g |
h |
h1 |
|
13 |
1395 |
550 |
60 |
61±2 |
48 |
405 |
820 |
211．5 |
440 |
450 |
|
14 |
1535 |
550 |
60 |
61±2 |
48 |
475 |
890 |
211．5 |
440 |
450 |
|
15 |
1680 |
625 |
70 |
72±2 |
55 |
485 |
987 |
238 |
500 |
490 |
|
16 |
1770 |
625 |
70 |
72±2 |
55 |
530 |
1033 |
238 |
500 |
490 |
|
17 |
1770 |
690 |
80 |
81±2 |
55 |
525 |
1035 |
259 |
550 |
555 |
|
18 |
1890 |
690 |
80 |
81±2 |
55 |
585 |
1095 |
259 |
550 |
555 |
|
19 |
2030 |
790 |
90 |
91±2 |
65 |
590 |
1190 |
299 |
620 |
615 |
|
20 |
2150 |
790 |
90 |
91±2 |
65 |
650 |
1250 |
299 |
620 |
615 |
|
21 |
2340 |
830 |
100 |
100±2 |
75 |
655 |
1387 |
310 |
700 |
685 |
|
22 |
2450 |
830 |
100 |
100±2 |
75 |
710 |
1442 |
310 |
700 |
685 |
|
規格 |
尺寸mm |
|
齒輪箱 |
|
h2 |
H |
m1 |
m2 |
m3 |
n1 |
n2 |
n3 |
n4 |
s |
|
13 |
460 |
900 |
597．5 |
597．5 |
475 |
100 |
305 |
940 |
340 |
35 |
|
14 |
460 |
900 |
597．5 |
737．5 |
475 |
100 |
375 |
1010 |
340 |
35 |
|
15 |
500 |
1000 |
720 |
720 |
535 |
120 |
365 |
1135 |
375 |
42 |
|
16 |
500 |
1000 |
720 |
810 |
535 |
120 |
410 |
1180 |
375 |
42 |
|
17 |
560 |
1110 |
750 |
750 |
600 |
135 |
390 |
1175 |
425 |
42 |
|
18 |
560 |
1110 |
750 |
870 |
600 |
135 |
450 |
1235 |
425 |
42 |
|
19 |
620 |
1240 |
860 |
860 |
690 |
155 |
435 |
1365 |
475 |
48 |
|
20 |
620 |
1240 |
860 |
980 |
690 |
155 |
495 |
1425 |
475 |
48 |
|
21 |
690 |
1390 |
1000 |
1000 |
720 |
170 |
485 |
1615 |
520 |
56 |
|
22 |
690 |
1390 |
1000 |
1110 |
720 |
170 |
540 |
1670 |
520 |
56 |
|
規格 |
尺寸mm |

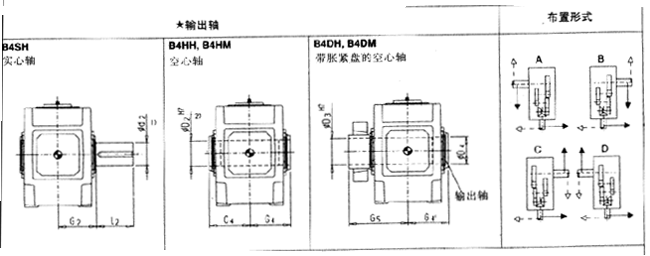

潤滑油
|
重量
|
|
輸出軸 |
|
B4SH |
B4HH B4HM |
B4DH B4DM |
B4.H |
B4M |
B4.H |
B4.M |
|
d21) |
G2 |
l2 |
D22) |
G4 |
D3 |
D4 |
G4 |
G5 |
（1） |
（1） |
（kg） |
(kg) |
|
13 |
200 |
335 |
350 |
190 |
335 |
190 |
195 |
335 |
480 |
145 |
120 |
2395 |
2280 |
|
14 |
210 |
335 |
350 |
210 |
335 |
210 |
215 |
335 |
480 |
150 |
125 |
2735 |
2605 |
|
15 |
230 |
380 |
410 |
230 |
380 |
230 |
235 |
380 |
550 |
230 |
170 |
3630 |
3435 |
|
16 |
240 |
380 |
410 |
240 |
380 |
240 |
245 |
380 |
550 |
235 |
175 |
3985 |
3765 |
|
17 |
250 |
415 |
410 |
250 |
415 |
250 |
260 |
415 |
600 |
295 |
230 |
4695 |
4460 |
|
18 |
270 |
415 |
470 |
275 |
415 |
280 |
285 |
415 |
600 |
305 |
235 |
5200 |
4930 |
|
19 |
290 |
465 |
470 |
- |
- |
285 |
295 |
465 |
670 |
480 |
440 |
5750 |
5400 |
|
20 |
300 |
465 |
500 |
- |
- |
310 |
315 |
465 |
670 |
550 |
510 |
6450 |
6000 |
|
21 |
320 |
490 |
500 |
- |
- |
330 |
335 |
490 |
715 |
540 |
590 |
7850 |
7350 |
|
22 |
340 |
490 |
550 |
- |
- |
340 |
345 |
490 |
725 |
620 |
680 |
8400 |
7850 |
1）m6≤∮100 n6＞∮100
有關平鍵DIN 6885/1B型和中心孔
2)鍵槽DIN 6885/1
3）扭力支撐位于工作機側
|
|
|
|
