當前位置：減速機首頁 >> 產品大全 >> 臺灣國外減速機 >> FZG標準齒輪箱 >> B3.V型直交軸齒輪箱三級傳動立式安裝

　FZG標準齒輪箱在線購買

　　

　本產品詳細參數

B3.V型直交軸齒輪箱三級傳動立式安裝

詳細介紹：

發布時間：2006/5/23 11:01:03

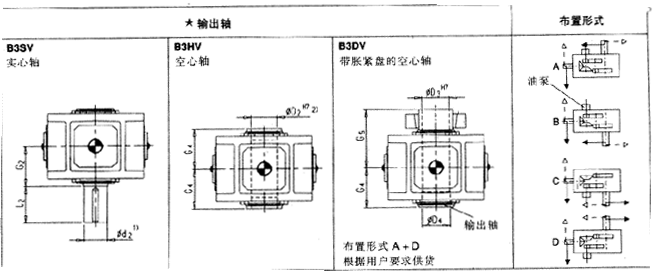

直交軸齒輪箱三級傳動立式安裝（B3.V）

直交軸齒輪箱三級傳動立式安裝（B3.V）

直交軸齒輪箱三級傳動立式安裝（B3.V）

1）m₆≤∮100 n₆＞∮100

有關平鍵DIN 6885/1B型和中心孔

2)鍵槽DIN 6885/1

3）扭力支撐位于工作機側

規格	尺寸mm
	輸入軸
	i_N=12.5-45			i_N=14-50			i_N=16-56			i_N=50-71			i_N=56-80			i_N=63-90			G₁	G₃
	d₁¹⁾	l₁	l₃	d₁¹⁾	l₁	l₃	d₁¹⁾	l₁	l₃	d₁¹⁾	l₁	l₃	d₁¹⁾	l₁	l₃	d₁¹⁾	l₁	l₃	G₁	G₃
13	80	165	130							60	140	105							1125	1160
14							80	165	130							60	140	105	1195	1230
15	90	165	130							70	140	105							1367	1402
16				90	165	130							70	140	105				1413	1448
17	110	205	165							80	170	130							1560	1600
18				110	205	165							80	170	130				1620	1660
19									根據用戶要求供貨
20
21
22

規格	尺寸mm
	齒輪箱
	a	A₁	b	B₁	c	d₆	e₃	E	f₂	f₃
13	1290	325	900	475	61±2	210	265	635	35	170
14	1430	325	900	475	61±2	210	265	705	35	170
15	1550	365	980	520	72±2	210	320	762	42	170
16	1640	365	980	520	72±2	210	320	808	42	170
17	1740	395	1110	570	81±2	230	370	860	42	170
18	1860	395	1110	570	81±2	230	370	920	42	170
19					根據用戶要求供貨
20
21
22

規格	尺寸mm
	齒輪箱
	G₆	h	h₂	m₁	m₂	n₁	n₂	P₂⁴⁾	s
13	1180	272.5	300	1195	680	50	360	500	48
14	1250	272.5	300	1335	680	50	430	500	48
15	1420	310	340	1435	750	60	430	570	55
16	1470	310	340	1525	750	60	475	570	55
17	1620	340	380	1610	850	70	465	630	55
18	1680	340	380	1730	850	70	525	630	55
19				根據用戶要求供貨
20
21
22

規格	尺寸mm									潤滑油（1）	重量
	輸出軸
	B3SV			B3HV		B3DV
	d₂¹⁾	G₂	l₂	D₂²⁾	G₄	D₃	D₄	G₄	G₅
13	200	335	350	190	335	190	195	335	480	95	2260
14	210	335	350	210	335	210	215	335	480	110	2615
15	230	380	410	230	380	230	235	380	550	165	3540
16	240	380	410	240	380	240	245	380	550	190	3765
17	250	415	410	250	415	250	260	415	600	210	4760
18	270	415	470	275	415	280	285	415	600	240	5240
19					根據用戶要求供貨
20
21
22
