B2型齒輪箱帶脹緊盤聯接的空心軸 |
 |
| |
詳細介紹： |
發布時間：2006/5/23 11:48:45 |
|
| |

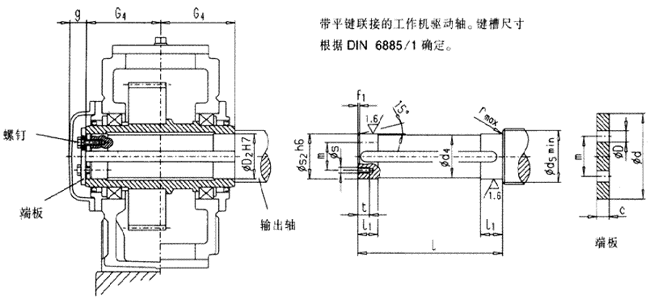

齒輪箱帶脹緊盤聯接的空心軸（類型B2）
|
類型B2H |
|
齒輪箱規格 |
工作機驅動軸 1) |
端板 |
螺釘 |
空心軸 |
|
d2 |
d4 |
d5 |
f1 |
l |
l1 |
r |
s |
t |
c |
D |
d |
m |
規格 |
數量 |
D2 |
G4 |
g |
|
mm |
mm |
|
2
3
4 |
55
65
80 |
54.5
64.5
79.5 |
63
73
88 |
3
4
4 |
268
288
338 |
30
30
35 |
1.2
1.2
1.2 |
M8
M10
M10 |
15
18
18 |
8
8
10 |
9
11
11 |
70
78
100 |
40
45
60 |
M8×20
M10×25
M10×25 |
2
2
2 |
55
65
80 |
135
145
170 |
35
35
35 |
|
5
6
7 |
95
105
115 |
94.5
104.5
114.5 |
105
116
126 |
5
5
5 |
398
398
468 |
40
45
50 |
1.6
1.6
1.6 |
M10
M10
M12 |
18
18
20 |
10
10
12 |
11
11
13.5 |
120
120
140 |
70
70
80 |
M10×25
M10×25
M12×30 |
2
2
2 |
95
105
115 |
200
200
235 |
40
40
40 |
|
8
9
10 |
125
135
150 |
124.5
134.5
149.5 |
136
147
162 |
6
6
6 |
468
537
537 |
55
60
65 |
2.5
2.5
2.5 |
M12
M12
M12 |
20
20
20 |
12
12
12 |
13.5
13.5
13.5 |
150
150
185 |
85
90
110 |
M12×30
M12×30
M12×30 |
2
2
2 |
125
135
150 |
235
270
270 |
40
45
45 |
|
11
12 |
165
180 |
164.5
179.5 |
177
192 |
7
7 |
637
637 |
70
75 |
2.5
2.5 |
M16
M16 |
28
28 |
15
15 |
17.5
17.5 |
195
220 |
120
130 |
M16×40
M16×40 |
2
2 |
165
180 |
320
320 |
45
45 |
|
14
16
18 |
210
240
275 |
209.5
239.5
274.5 |
226
258
295 |
8
8
9 |
777
896
1016 |
85
100
120 |
3
3
4 |
M16
M20
M20 |
28
38
38 |
18
25
25 |
17.5
22
22 |
250
280
330 |
160
180
210 |
M16×40
M20×55
M20×55 |
2
4
4 |
210
240
275 |
390
450
510 |
45
60
60 | |
|
|
|
