當前位置：減速機首頁 >> 產品大全 >> 臺灣國外減速機 >> FZG標準齒輪箱 >> H4.H,H4.M型平行軸齒輪箱四級傳動臥式安裝

　FZG標準齒輪箱在線購買

　　

　本產品詳細參數

H4.H,H4.M型平行軸齒輪箱四級傳動臥式安裝

詳細介紹：

發布時間：2006/5/22 17:55:11

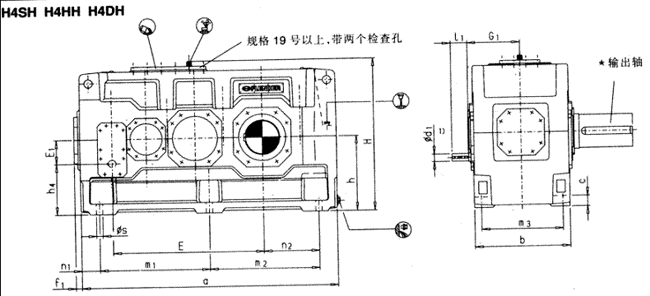

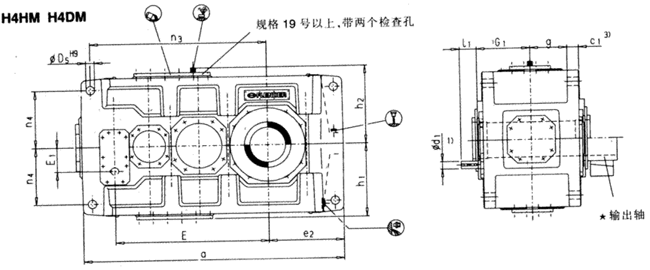

平行軸齒輪箱四級傳動臥式安裝(H4.H,H4.M)

平行軸齒輪箱四級傳動臥式安裝(H4.H,H4.M)

平行軸齒輪箱四級傳動臥式安裝(H4.H,H4.M)

平行軸齒輪箱四級傳動臥式安裝(H4.H,H4.M)

規格	尺寸mm
	輸入軸
	i_N=100-180		i_N=112-200		i_N=125-224		i_N=200-355		i_N=224-400		i_N=250-450		G₁
	d₁¹⁾	l₁	d₁¹⁾	l₁	d₁¹⁾	l₁	d₁¹⁾	l₁	d₁¹⁾	l₁	d₁¹⁾	l₁	G₁
13	50	100					38	80					305
14					50	100					38	80	305
15	60	135					50	110					345
16			60	135					50	110			345
17	60	105					50	80					380
18			60	105					50	80			380
19	75	105					60	105					440
20			75	105					60	105			440
21	90	165					70	140					460
22			90	165					70	140			460

規格	尺寸mm
	齒輪箱
	a	b	c	c₁	D₅	e₂	E	E₁	f₁	g	h
13	1395	550	60	61±2	48	405	820	130	47	211．5	440
14	1535	550	60	61±2	48	475	890	130	47	211．5	440
15	1680	625	70	72±2	55	485	987	160	56	238	500
16	1770	625	70	72±2	55	530	1033	160	56	238	500
17	1770	690	80	81±2	55	525	1035	160	53	259	550
18	1890	690	80	81±2	55	585	1095	160	53	259	550
19	2030	790	90	91±2	65	590	1190	185	53	299	620
20	2150	790	90	91±2	65	650	1250	185	53	299	620
21	2340	830	100	100±2	75	655	1387	225	62	310	700
22	2450	830	100	100±2	75	710	1442	225	62	310	700

規格	尺寸mm
	齒輪箱
	h₁	h₂	h₄	H	m₁	m₂	m₃	n₁	n₂	n₃	n₄	s
13	450	460	310	900	597．5	597．5	475	100	305	940	340	35
14	450	460	310	900	597．5	737．5	475	100	375	1010	340	35
15	490	500	340	1000	720	720	535	120	365	1135	375	42
16	490	500	340	1000	720	810	535	120	410	1180	375	42
17	555	560	390	1110	750	750	600	135	390	1175	425	42
18	555	560	390	1110	750	870	600	135	450	1235	425	42
19	615	620	435	1240	860	860	690	155	435	1365	475	48
20	615	620	435	1240	860	980	690	155	495	1425	475	48
21	685	690	475	1390	1000	1000	720	170	485	1615	520	56
22	685	690	475	1390	1000	1110	720	170	540	1670	520	56

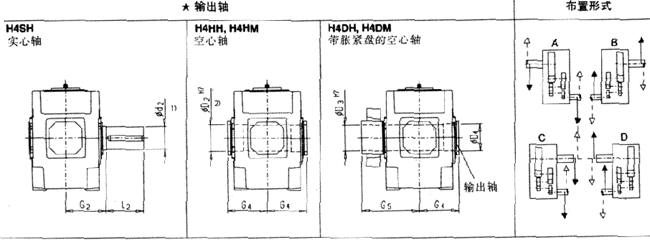

規格	尺寸mm									潤滑油		重量
	輸出軸									潤滑油		重量
	H4SH			H4HH H4HM		H4DH H4DM				H4.H	H4.M	H4.H	H4.M
	d₂¹⁾	G₂	l₂	D₂²⁾	G₄	D₃	D₄	G₄	G₅	（1）	（1）	（kg）	(kg)
13	200	335	350	190	335	190	195	335	480	130	120	2390	2270
14	210	335	350	210	335	210	215	335	480	140	125	2730	2600
15	230	380	410	230	380	230	235	380	550	230	170	3635	3440
16	240	380	410	240	380	240	245	380	550	235	175	3965	3740
17	250	415	410	250	415	250	260	415	600	290	225	4680	4445
18	270	415	470	275	415	280	285	415	600	305	230	5185	4915
19	290	465	470	-	-	285	295	465	670	360	310	5700	5300
20	300	465	500	-	-	310	315	465	670	380	330	6400	5950
21	320	4, 90	500	-	-	330	335	490	715	395	430	7750	7250
22	340	490	550	-	-	340	345	490	725	420	450	8350	7750

1）m₆≤∮100 n₆＞∮100

有關平鍵DIN 6885/1B型和中心孔

2)鍵槽DIN 6885/1

3）扭力支撐位于工作機側
